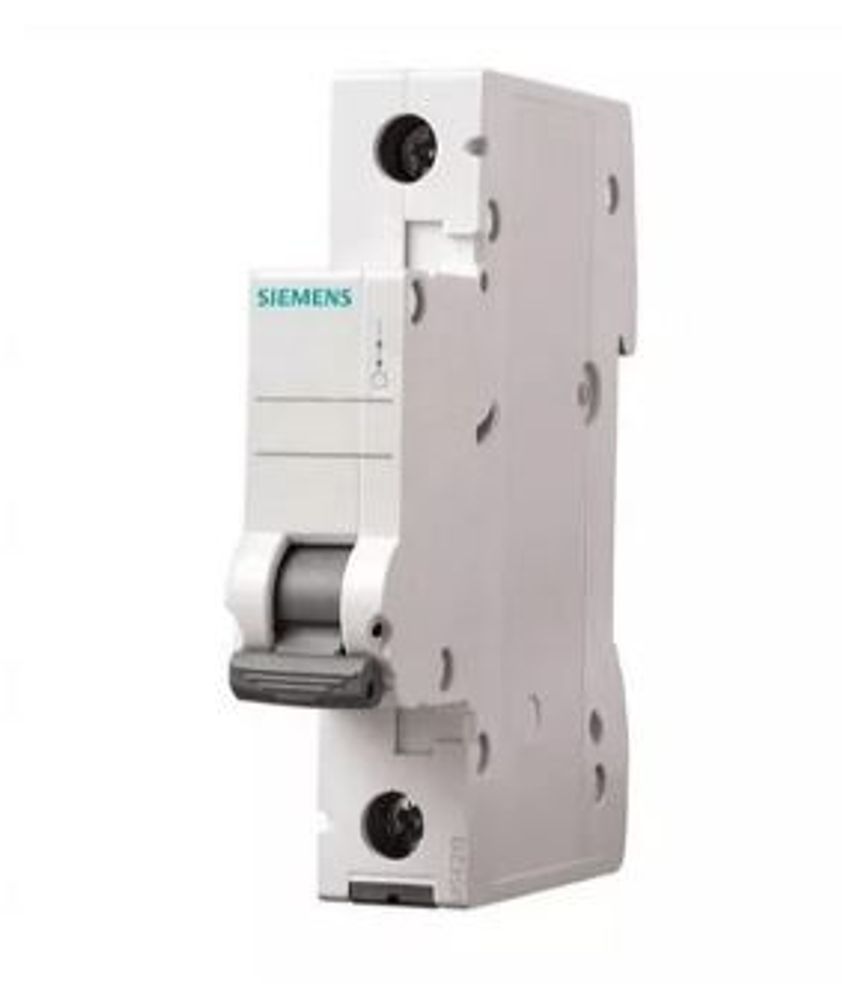

Disjuntor Monopolar 10A Curva B 5SL1 110-6MB
Ref.: 5SL11106MB
Características do Produto:
A linha de minidisjuntores 5SL1 é destinada para instalações
residenciais e prediais, além de instalações comerciais e de
infraestrutura da construção civil onde o nível da corrente de
curto-circuito pode atingir até 3 kA em rede de 220/380V ou
5kA em 127/220V, de acordo com a NBR NM 60898.
Detalhes do Produto:
Disponíveis nas correntes nominais de 2A a 80 A e nas curvas
características de disparo B e C, os minidisjuntores 5SL1
proporcionam uma maior facilidade e rapidez na montagem da
instalação elétrica, além de vantagens práticas para o
instalador durante as manutenções da instalação, visto o seu
sistema de fixação inteligente em trilhos DIN pela parte
superior do dispositivo (Snap-on system), o qual permite a
extração do minidisjuntor individualmente sem a necessidade
da extração do barramento pente e do uso de ferramentas.
Informações do Produto:
- Modelo: 5SL11106MB
- Certificação INMETRO
- Curva B
- Precisão no disparo
- Alta suportabilidade contra efeitos danosos dos arcos elétricos;
- Terminais: Terminais com design retangular para conexão de barramentos junto com cabos mm2 até 35mm2 para simplificação da instalação.
- Nível de proteção classe I: Garante maior proteção para sua instalação.
- Design: Formato ergonômico e contornos modernos para fácil acionamento quando conveniente.
Características Técnicas:
- Curvas de disparo: B
- Quantidade de Pólos: 1
- Corrente Nominal: 10 A
- Tipo de Controle: Alavanca
- Disparo em Curto Circuito: 5 a 10 xIn
- Tensão Operacional: mín. 24 VCA/CC / máx. 250/440 VCA;
- Capacidade de Interrupção: 3kA 220/380 VCA ou 5kA 127/220 VCA - NBR NM 6089-1 Icn.
- Seção Máxima dos Condutores: 0,75mm² a 35mm² Fios e Cabos / 0,75mm² a 25mm² Cabos Flexíveis com Terminal
- Torque de Aperto: 2,3 a 3 N.m
Informações de Resistências:
- Vida útil com cargas: 20.000 atuações
- Temperatura ambiente: -25 a +45°C, ocasionalmente +55°C, com 95% de umidade
- Temperatura de armazenamento: -40 a +75°C
Cor: Branco/Cinza
Material:
Corpo do Minidisjuntor: Fabricado com material termofixo de alta performance e estabilidade dimensional perante as variações de temperatura e umidade.
Medidas Aproximadas do Produto:
Altura: 90 mm
- Largura: 18 mm
- Profundidade: 76 mm
