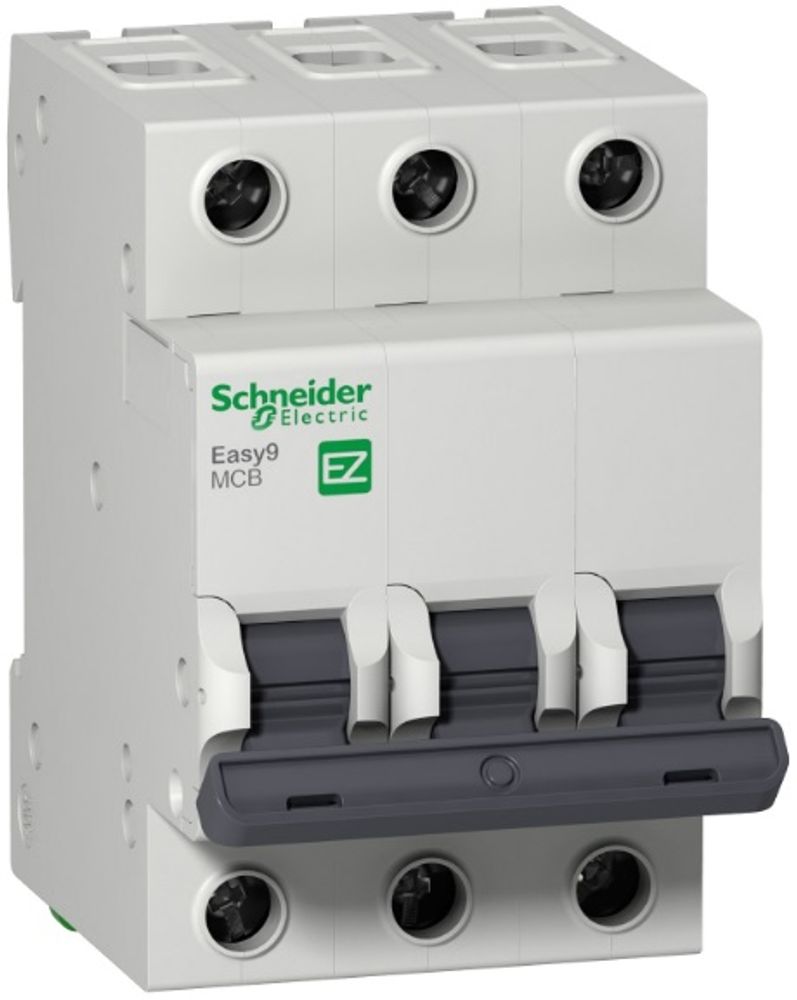

Disjuntor Easy9 Tripolar Din 25A Curva C 3000A

Ref.: EZ9F33325

Informações do Produto

gama: Easy9

aplicativo do dispositivo: Distribuição

tipo do produto ou componente: Disjuntor modular

nome abreviado do dispositivo: Disjuntor modular Easy9

Poles: 3P

número de polos protegidos: 3

[In] corrente nominal: 25 A

tipo de rede: CA

tecnologia da unidade de disparo: Termomagnético

Curva de Tempo-Corrente: C

capacidade de corte: 3000 A Icn a 400 V CA 50/60 Hz para IEC 60898-1, 5000 A Icn a 220 V CA 50/60 Hz para IEC 60898-1

adequação para isolamento: Sim para IEC 60898-1

Orientações Gerais

frequência da rede: 50/60 Hz

[Ue] tensão de operação nominal: 400 V CA 50/60 Hz, 220 V CA 50/60 Hz

limite de disparo magnético: 5...10 x pol

[Ics] capacidade de corte nominal em serviço: 3 kA 100 % x Icn a 400 V CA 50/60 Hz para IEC 60898-1

[Ui] tensão de isolamento nominal: 500 V CA 50/60 Hz para IEC 60898-1

[Uimp] tensão suportável de impulso nominal: 4 kV para IEC 60898-1

indicação de posição do contato: Sim

tipo de controle: Alavanca articulada

sinalização local: Sem

modo de montagem: De encaixe

suporte de montagem: Calha DIN

desvios de 9 mm: 6

altura: 76 mm

largura: 54 mm

profundidade: 85 mm

cor: Cinza (RAL 7035)

durabilidade mecânica: 10000 ciclos

durabilidade elétrica: 4000 ciclos

conexões - terminais: Terminal tipo túnel (superior ou inferior1…25 mm² rígido, Terminal tipo túnel (superior ou inferior1…16 mm² flexível

torque de aperto: 2 N.m superior ou inferior
